MFO-L – Mechanischer Offshore-Energiespeicher für große Meerestiefen
Schwere Gewichte bewegen, Energie speichern – Einfach, robust und nachhaltig
Das MFO-L System (Modular Floating Offshore - Light) nutzt massive Betongewichte zur mechanischen Energiespeicherung im Meer.
Durch das schrittweise gezieltes Heben und Senken mehrerer modularer Gewichtselemente wird überschüssige Offshore-Windenergie als potentielle Energie gespeichert – ohne komplexe Drucktechnologie, ohne kritische Rohstoffe.

WARUM BRAUCHEN WIR MFO-L?
Die Energiewende erfordert innovative Lösungen für die Speicherung großer Mengen erneuerbarer Offshore-Energie. Klassische Speichertechnologien stoßen oft an
technische, wirtschaftliche und ökologische Grenzen. MFO-L bietet einen grundlegend neuen Ansatz: mechanische Energiespeicherung durch Schwerkraft.
Problemstellung
1. Begrenzte Speicheroptionen
Offshore-Windparks benötigen robuste, skalierbare Speicherlösungen, die den extremen maritimen Bedingungen standhalten. Klassische Batteriesysteme sind oft zu komplex und wartungsintensiv.
2. Hohe Materialkosten
Konventionelle Speicher benötigen kritische Rohstoffe wie Lithium, Kobalt oder seltene Erden. Diese sind teuer, umweltbelastend und geopolitisch riskant.
3. Komplexe Drucktechnologie
Viele mechanische Speicherlösungen erfordern aufwendige Druckbehälter und komplexe Dichtsysteme. Das erhöht Kosten, Wartungsaufwand und Ausfallrisiken.
4. Tiefseestabilisierung
Schwimmende Offshore-Windanlagen (Floating Wind) benötigen massive Stabilisierungssysteme für große Meerestiefen. Separate Speicher- und Stabilisierungslösungen verdoppeln die Kosten.
Die Lösungsstrategie:
MFO-L kombiniert Energiespeicherung mit Plattformstabilisierung: Massive Betongewichte dienen gleichzeitig als Tiefenballast für Floating-Wind-Anlagen und als mechanischer Energiespeicher. Das System erweitert die Speicheroptionen für Offshore-Windenergie und macht flexible Netzintegration zur Realität.
DIE VISION VON MFO-L?
Energie dort speichern, wo sie entsteht – mit einfacher Mechanik
Offshore-Integration - *Direkt am Windpark*
MFO-L wird direkt in Offshore-Windparks integriert und nutzt die vorhandene Infrastruktur. Die Gewichtselemente stabilisieren schwimmende Windanlagen und speichern gleichzeitig Energie – zwei Funktionen in einem System.
Einfache Mechanik - **Robuste Technik statt komplexer Systeme**
Statt sensibler Druckbehälter oder chemischer Speicher setzt MFO-L auf bewährte Fördertechnik: Seilzüge, Umlenkrollen und massive Betongewichte. Einfach, wartungsarm und langlebig.
Tiefseefähigkeit - **Erschließung großer Meerestiefen**
MFO-L ermöglicht den Betrieb schwimmender Windanlagen in Wassertiefen von 300 bis 1.000 Metern und mehr. Das erweitert das Offshore-Potenzial erheblich und erschließt neue Standorte mit höheren Windgeschwindigkeiten.
Netzdienlichkeit - *Energie nach Bedarf, nicht nach Wetter*
MFO-L entkoppelt die Stromerzeugung vom Wetter: Überschüssige Energie wird gespeichert und zeitversetzt ins Netz eingespeist, optimal abgestimmt auf Nachfrage, Spotmarktpreise und Regelenergiebereitstellung.
"Die besten Technologien verstehen die Sprache der Natur."
INNOVATION – WIE MFO-L FUNKTIONIERT
Wie funktioniert MFO-L? – Schwerkraft als Speichermedium

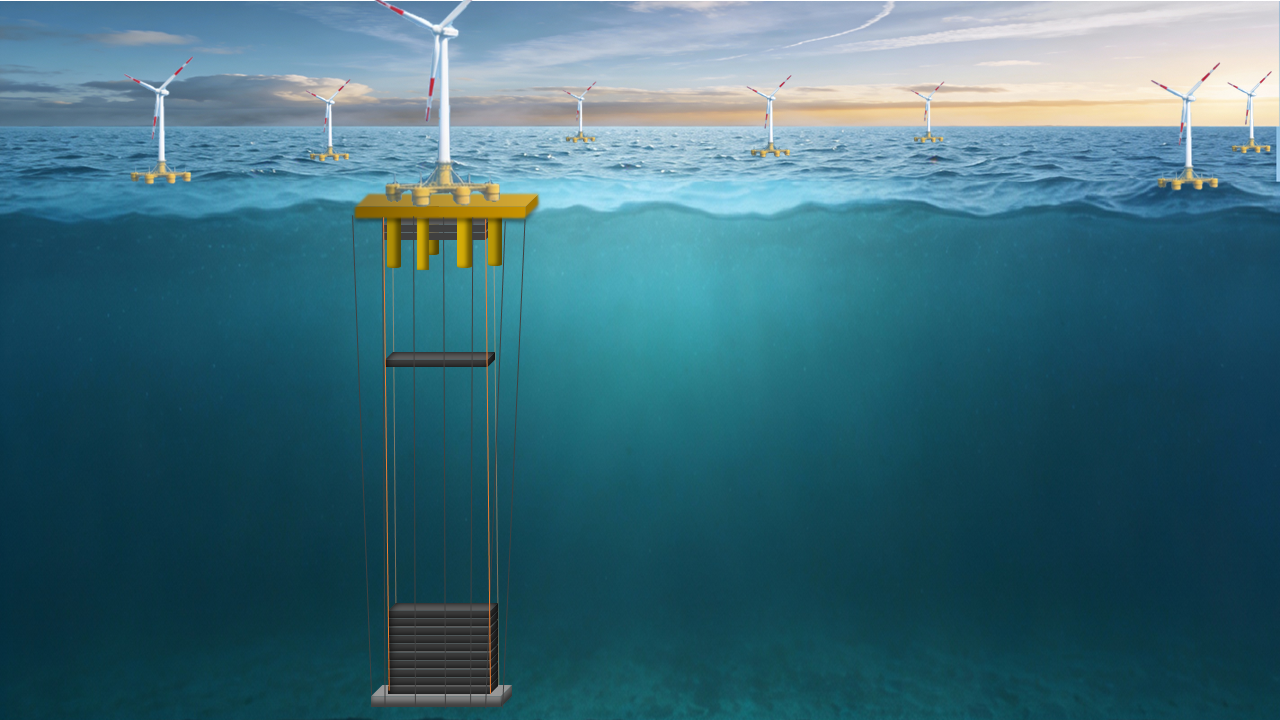

MFO-L nutzt das einfachste physikalische Prinzip zur Energiespeicherung: potentielle Energie durch Höhenunterschied. Schwere Betongewichte werden bei Energieüberschuss angehoben und bei Bedarf kontrolliert abgesenkt. Die Schwerkraft treibt dabei Generatoren an, die elektrischen Strom erzeugen.
Funktionsprinzip
Schritt 1: Energieaufnahme (Laden)
Bei Energieüberschuss aus Windkraft werden massive Ballastelemente (beispielhaft 20 Module à ca. 2.000 Tonnen) über ein Seilzugsystem kontrolliert angehoben. Die überschüssige elektrische Energie wird in mechanische Energie umgewandelt und als potentielle Energie in den gehobenen Gewichten gespeichert.
Schritt 2: Speicherung
Die angehobenen Gewichte verbleiben in ihrer Position und "speichern" die Energie als Höhenunterschied. Es gibt keine Selbstentladung, keine Alterung, keine Degradation – die Energie bleibt erhalten, bis sie benötigt wird.
Schritt 3: Energieabgabe (Entladen)
Bei Strombedarf werden die Gewichte sequentiell und kontrolliert abgesenkt. Die Schwerkraft zieht die Massen nach unten, treibt über Umlenkrollen und Getriebe den Generator an und erzeugt dabei elektrischen Strom.
Schritt 4: Kontinuierlicher Betrieb
Durch differenzierte Bewegungsgeschwindigkeiten über das Getriebe, können die Gewichtselemente sowohl eine hohe wie niedrige Energieeinspeisung oder Entnahme ermöglich. Das System kann somit einen gleichmäßigen Lastgang der Generatoren gewährleisten.
Wirkungsgrad - 85-90 % Systemwirkungsgrad – vergleichbar mit Pumpspeicherkraftwerken, aber ohne Wasserbewegung oder geologische Anforderungen
Besonderheit Doppelfunktion: Speicher + Stabilisierung
Die Ballastgewichte dienen gleichzeitig als:
→ Energiespeicher: Mechanische Speicherung durch Heben/Senken
→ Tiefenballast: Stabilisierung schwimmender Windanlagen
→ Kosteneinsparung: Bis zu 6-10 Mio. € Einsparung bei Verankerungssystemen

TECHNISCHE KOMPONENTEN IM DETAIL

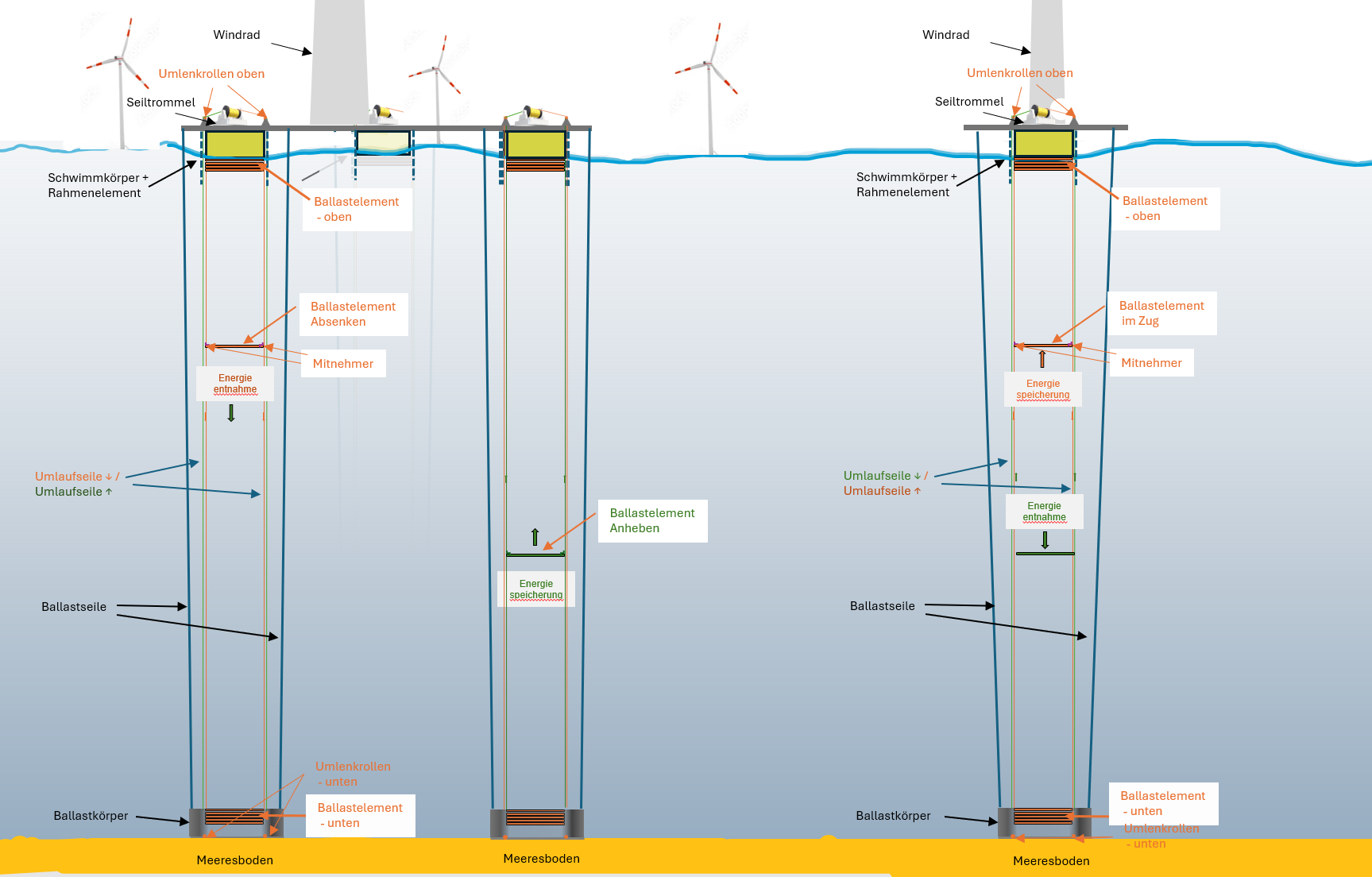

1. Ballastelemente
Massive Betonmodule (zum Beispiel 20 Stück pro System mit je ca. 2.000 Tonnen mit Gesamtgewicht 40.000 Tonnen), die als Speichermedien und Stabilisierungselemente.
Form: modular, stapelbar, mit Befestigungs- und Kopplungspunkten.
Material: Stahlbeton oder Beton mit Schüttgut-Füllung.
Jedes Element ist mit Sensorik zur Positions- und Zustandsüberwachung ausgestattet.
2. Seilzugsystem
Zentrales Hebesystem bestehend aus Antriebstrommel, Endlosumlaufseilen, Umlenkrollen und Kraftübertragungseinheiten. Seile: Hybridseile mit Stahlkern und Dyneema-Mantel für maximale Korrosionsbeständigkeit und minimale Dehnung. Ausgelegt für 30+ Jahre Lebensdauer im Offshore-Dauerbetrieb.
3. Zentrales Umlenksystem
Vier synchronisierte Umlenkrollen mit Zahnradsystem für präzise Kraftübertragung. Die Rollen sind aus korrosionsbeständigem Edelstahl gefertigt und gewährleisten verlustarme Kraftübertragung. Sensorik überwacht permanent Drehmoment, Last und Verschleiß.
4. Ballastkörper & Sockelsystem
Großer Betonkörper am Meeresboden (ca. 5.000 Tonnen), dient als Ankerpunkt für das Seilsystem und beherbergt die unteren Umlenkrollen. Der Sockelbau schont den Meeresboden beim Absenken und bietet Ablage- und Stapelflächen für die Gewichtselemente. Alternativ kann der Ballastkörper auch schwebend konzipiert werden
5. Generator & Getriebe
Hocheffiziente elektrische Maschinen für bidirektionale Energieumwandlung: Motor beim Heben (Speicherung), Generator beim Senken (Stromerzeugung). Planetengetriebe für optimale Kraftübertragung und feinfühlige Regelung.
6. KI-Steuerung & Automatisierung
Intelligente Steuereinheit mit Predictive Maintenance, Echtzeit-Monitoring und automatisierter Betriebsführung. Cloud-basierte Fernwartung, SCADA-Anbindung und adaptive Regelung für Netzintegration und Primär-/Sekundärregelenergie.
7. Seilkopplung & Mitnehmer-Mechanik
Mechanische Kupplungssysteme für bedarfsgerechte Anbindung der Ballastelemente an das Umlaufseil. Automatische Auslösung über Sensorik ermöglicht sequentielles Heben und Senken einzelner Gewichte für kontinuierlichen Betrieb.
8. Ballastseile
Massive Stahlseile mit Kunststoffummantelung verbinden die Plattform mit dem Ballastkörper am Meeresboden oder zu der schwebender Ausführung. Ausgelegt für extreme Zugbelastungen und 30+ Jahre Lebensdauer. Keine beweglichen Teile – daher wartungsfrei.
9. Schwimmkörper und Oberkonstruktion
Große Schwimmkörper und eine stabile Oberkonstruktion gewährleisten eine sichere Parkposition für die Ballastelemente.
BETRIEBSMODI ÜBERSICHT
1. Speichermodus
Bei Energieüberschuss werden die Ballastelemente sequentiell angehoben und in Parkposition gebracht. Potentielle Energie wird gespeichert. Die Elemente können schneller gehoben werden für mehr Speicherung.
2. Entnahmemodus
Bei Strombedarf werden die Gewichte stufenweise kontrolliert abgesenkt. Die freigesetzte Energie treibt Generatoren an und speist Strom ins Netz. Leistung ist regelbar durch Absenkgeschwindigkeit.
3. Mischbetrieb (Parallel-Betrieb)
Mehrere MFO-L Systeme können gestaffelt oder parallel betrieben werden, um einen kontinuierlichen, gleichmäßigen Energiefluss sicherzustellen. Ein Gewicht wird gesenkt (Stromerzeugung), während ein anderes gehoben wird (Speicherung).
4. Regelenergie-Modus
Schnelle Reaktion auf Netzfrequenzschwankungen durch präzise Steuerung der Absenkgeschwindigkeit. MFO-L kann Primär- und Sekundärregelleistung bereitstellen.
5. Notfall-/Sturmmodus
Bei extremen Wetterbedingungen oder Netzstörungen kann das System automatisch in Schutzbetrieb wechseln: Gewichte werden gesichert, System geht in Safe-Mode, automatisches Abschalten bei kritischen Zuständen.
6. Wartungsmodus
Einzelne Komponenten können dank Plug-&-Play-Design im laufenden Betrieb getauscht werden. Redundante Systeme ermöglichen Wartung ohne vollständige Abschaltung.
"Einfachheit ist die höchste Stufe der Vollendung."
Vorteile Grid
Was macht MFO-L einzigartig?
✅ Ressourcenschonend & langlebig
Verwendet robuste, allgemein verfügbare Materialien: Beton, Stahl, PE-Polymere. Keine kritischen Rohstoffe, keine seltenen Erden, keine Batteriemetalle. Fast 100% recyclingfähig nach 25-30 Jahren Betriebsdauer.
✅ Rein mechanisches Prinzip
Gespeicherte Energie basiert rein auf Gewichtskraft und Schwerkraft – keine chemischen oder Umwandlungsverluste und damit sehr hohen Wirkungsgrad und Robustheit.
"Einfache Mechanik, große Wirkung, nachhaltige Zukunft"

Offshore‑Cluster & H₂‑Backbone
